Конструктор Опубликовано 8 января, 2020 Share Опубликовано 8 января, 2020 3 минуты назад, Віталій.В сказал: Зараз встановлюю нерухомий стіл фуганка, підсажіть будьласка на скільки повині виглядати ножі із вала ??? Дякую . На клинах , що зажимать ножі має бути округла фрезеровка (стружколомач) відстань від її кромки до кромки ножа 0.75-1.5мм 1 1 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Конструктор Опубликовано 8 января, 2020 Share Опубликовано 8 января, 2020 21 минуту назад, Віталій.В сказал: Зараз встановлюю нерухомий стіл фуганка, підсажіть будьласка на скільки повині виглядати ножі із вала ??? Дякую . Ще постарайтесь щоб плити були максимально наближені до вала , цей фактор теж має великий вплив на якість і легкість роботи! Більшість на це не звертають уваги. 3 2 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Петрович 49 Опубликовано 8 января, 2020 Share Опубликовано 8 января, 2020 46 минут назад, Віталій.В сказал: 70 мкф на 1квт хіба це не збагато для робочих конденсаторів ? Саме те! Звісно, можуть бути відхипення, але не вдвічі. 50 минут назад, Віталій.В сказал: Я не стверджую, але 210 мкф на 3квт робочих конденсаторів на що найменьше буде грітись двигун, Двигуни і повинні грітися. Інша річ, якщо пішов специфічний запах горілої ізоляції. Можливо у Вашому варіанті, сбросом ємності робочого конденсатора Ви зменшуєте потужність і таким чином уникаєте перегріву. А причина нагріву всередині двигуна. 1 час назад, Віталій.В сказал: може ще і оберти двигуна приторможувати Це протизаконно!Я "ховаюсь" від незаконних вчинків. 2 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Фомич Опубликовано 8 января, 2020 Share Опубликовано 8 января, 2020 1 час назад, Віталій.В сказал: Хороший частотник слишком дорого... Согласен, что дорого. А что сейчас дешево? Это ведь разовое вложение средств. Частотник всегда можно продать, если пойдет что-то не так. А если вложить круглую сумму денег в 3 фазы, а потом они вам будут не нужны и кто вам вернет ваши затраты. Ну это сугубо мое мнение или видение данной ситуации. У меня на даче стоит маленькая циркулярка с запуском конденсаторами, ну не нравится мне такая работа, хотя и сделано все нормально. 1 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Гурович Опубликовано 8 января, 2020 Share Опубликовано 8 января, 2020 6 часов назад, artemishe сказал: Ні, неправильно. Якість поверхні це висота мікронерівностей, вона тим менше чим менша подача на зуб. А подача на зуб залежить від обертів на валу, від швидкості ручної подачі та від кількості ножів, чим більше тим краще. Теоретично можна і одним ножем обробляти, але ж ставлять 2, 3, 4.. Этот спор выеденного яйца не стоит. Улей к мебели не относится, можно из под пилорамы ульи клепать и мёд пчёлы будут носить абсолютно не хуже нежели в струганые и рейсмусованые. 3 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
artemishe Опубликовано 8 января, 2020 Share Опубликовано 8 января, 2020 1 минуту назад, Гурович сказал: Этот спор выеденного яйца не стоит. Улей к мебели не относится, можно из под пилорамы ульи клепать и мёд пчёлы будут носить абсолютно не хуже нежели в струганые и рейсмусованые. Звісно не вартує, але може хтось хоче глибше розібратись, я за освітою інженер-технолог, тож що таке мікронерівності і подача на зуб, трохи розбираюсь.. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
artemishe Опубликовано 8 января, 2020 Share Опубликовано 8 января, 2020 5 часов назад, Ворон сказал: Ні теоретично,ні практично,одним ножем працювати не вийде,бо це маховик,зі зміщеним центром. В техніці є багато прикладів однолезвійної обробки, та не будемо на цьому загострюватись.. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Гурович Опубликовано 8 января, 2020 Share Опубликовано 8 января, 2020 4 часа назад, Віталій.В сказал: Зараз встановлюю нерухомий стіл фуганка, підсажіть будьласка на скільки повині виглядати ножі із вала ??? Дякую . Кроме того, что ножи выглядывают из вала, они ещё должны выглядывать над неподвижным(принимающим) столом на 1,5 - 2 десятки. 1 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
язичник Опубликовано 10 января, 2020 Share Опубликовано 10 января, 2020 В 08.01.2020 в 12:30, Віталій.В сказав: Друзі наберіця терпіння до водохрещення повиний закінчить , думав що зроблю за 10-ть днів, але я себе переоцінив , конструктор виявився так собі... якось так все робиця повільно, та ще все в мм Зараз ось такий вигляд Слабенька конструкція буде нестійкою до вібрацій і навантажень. У кума схожа конструкція, то тіпає аж підстрибує. У мене рама під вал і столи зі швелера 120мм. Швелери зварені в зворотню коробочку і ребрами назовні, бо так зручніше регулювати столи і вал. У вас кутник поличкою всередину, тому доступ до шпильок для регулювання столів і валу вельми незручний 1 1 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
artemishe Опубликовано 10 января, 2020 Share Опубликовано 10 января, 2020 17 минут назад, язичник сказал: Слабенька конструкція буде нестійкою до вібрацій і навантажень. У кума схожа конструкція, то тіпає аж підстрибує. У мене рама під вал і столи зі швелера 120мм. Швелери зварені в зворотню коробочку і ребрами назовні, бо так зручніше регулювати столи і вал. У вас кутник поличкою всередину, тому доступ до шпильок для регулювання столів і валу вельми незручний Чесно кажучи, ніколи не розумів цей самопал, бо коли ажіотаж і верстати потрібні, то ще +- зрозуміло чому люди намагаються щось робити самостійно, а зараз нікому нічого не потрібно, столярки стоять, і фуганок можна купить по ціні металобрухту. І навіть якщо не так то за 400-500 уо можна купити так, що привіз увімкнув і він працює.. 1 2 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Гурович Опубликовано 10 января, 2020 Share Опубликовано 10 января, 2020 6 часов назад, язичник сказал: Слабенька конструкція буде нестійкою до вібрацій і навантажень. У кума схожа конструкція, то тіпає аж підстрибує. У мене рама під вал і столи зі швелера 120мм. Швелери зварені в зворотню коробочку і ребрами назовні, бо так зручніше регулювати столи і вал. У вас кутник поличкою всередину, тому доступ до шпильок для регулювання столів і валу вельми незручний Ножки по низу связать - и всё будет нормально, а трясёт его из за того, что вал имеет дисбаланс. 3 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Віталій.В Опубликовано 11 января, 2020 Share Опубликовано 11 января, 2020 21 час назад, язичник сказал: Слабенька конструкція буде нестійкою до вібрацій і навантажень. Згодний, під валом вулоголок і на мою думку слабенький 50х50х5, скоріш за все буду усилювати ( чотири 5-ти мм косих полоски в нужномі місці стримают всі вібрації та навантаження ) від брацій, але це все після навіски всього навісного зараз поки не розумію де і що буде ( гвинти, отвори, регулювальні і т,д ) доступ як для мене поки що зручний , все покаже при роботі. Взагалі весь метал від 5-ти мм, столи на рейсмусі та фуговалному 10мм, ніжки 40х40х5 мм За основу брав ось це відео 3 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Віталій.В Опубликовано 11 января, 2020 Share Опубликовано 11 января, 2020 21 час назад, artemishe сказал: і фуганок можна купить по ціні металобрухту. Це так здаєця поки не купуєш... Фуганок із циркуляркою без рейсмуса від 6000 все що дешевше або слабе, або зроблене аби як, звісно буває халява але це випадок. Заводськи станок із рейсмусовим столом від 30000грн Витратив поки що 3000грн двигун новий, вулоглки - труби 1050грн метал на столи 10мм 800грн, болти, гайки, шайби тощо 350грн, вал в б/у 220грн. 14 часов назад, Гурович сказал: Ножки по низу связать Знизу стоять тимчасові розпорки, всі розпорки будуть добавлені після становлення двигуна. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
язичник Опубликовано 11 января, 2020 Share Опубликовано 11 января, 2020 55 хвилин тому, Віталій.В сказав: Не порівнюйте благенький кутничок з профільною трубою, звареною у вертикальну коробочку. Це майже 120мм швелер. Такий рейсмус без захисту на зворотній викид дошки- це гарантоване каліцтво або й смерть через дірку від дошки у власному пузі 1 1 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Гурович Опубликовано 11 января, 2020 Share Опубликовано 11 января, 2020 17 минут назад, язичник сказал: Не порівнюйте благенький кутничок з профільною трубою, звареною у вертикальну коробочку. Це майже 120мм швелер. Такий рейсмус без захисту на зворотній викид дошки- це гарантоване каліцтво або й смерть через дірку від дошки у власному пузі Я так понимаю, из этого видео под реализацию бралась только система подъёма рейсмусного стола. 1 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...

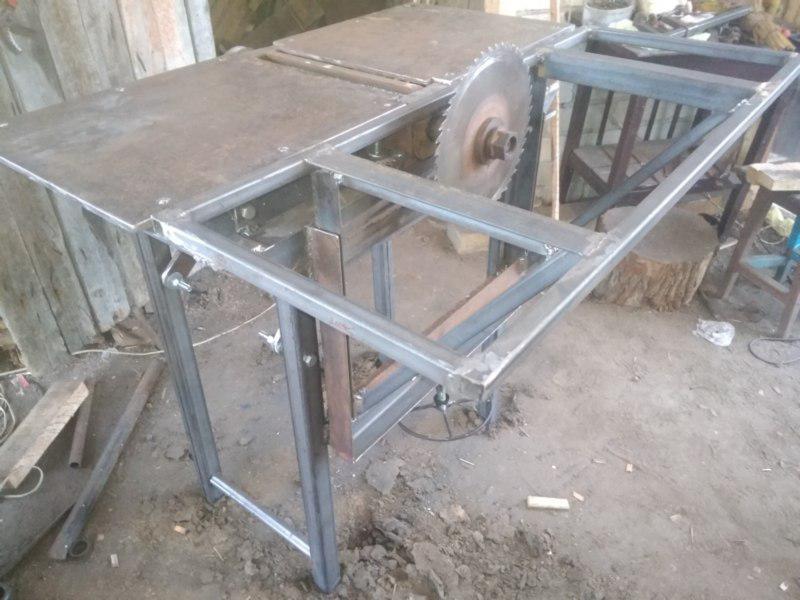

Віталій.В Опубликовано 16 января, 2020 Share Опубликовано 16 января, 2020 В 08.01.2020 в 12:30, Віталій.В сказал: конструктор виявився так собі... Доведеця заморозити свій довгобуд на декілька днів, то на роботі, то свята, а тепер і токарь воду варить, розточити шків та виточити дистаційні шайби ... чекаю вже три дні і скоріш за все з токаркою прийдеця їхать десь далі... Раму трішки підсилив, добавив ще один кутник по типу швелера 1 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Міхал-69 Опубликовано 16 января, 2020 Share Опубликовано 16 января, 2020 Якби направляючі кутники для рами циркулярки не приварювати, а фіксувати в двох положеннях(так як є тепер і нижче від вала) то можна стіл використати і для довбального... Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Віталій.В Опубликовано 16 января, 2020 Share Опубликовано 16 января, 2020 10 минут назад, Міхал-69 сказал: Якби направляючі кутники для рами циркулярки не приварювати, а фіксувати в двох положеннях(так як є тепер і нижче від вала) то можна стіл використати і для довбального... Рама під циркулярний стіл знімаєця, на далі планую зробити ще один стіл нижче вала для довбального та фрезерного ... Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Міхал-69 Опубликовано 16 января, 2020 Share Опубликовано 16 января, 2020 Зрозумів. Не вважайте мої слова як повчання. 1 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...

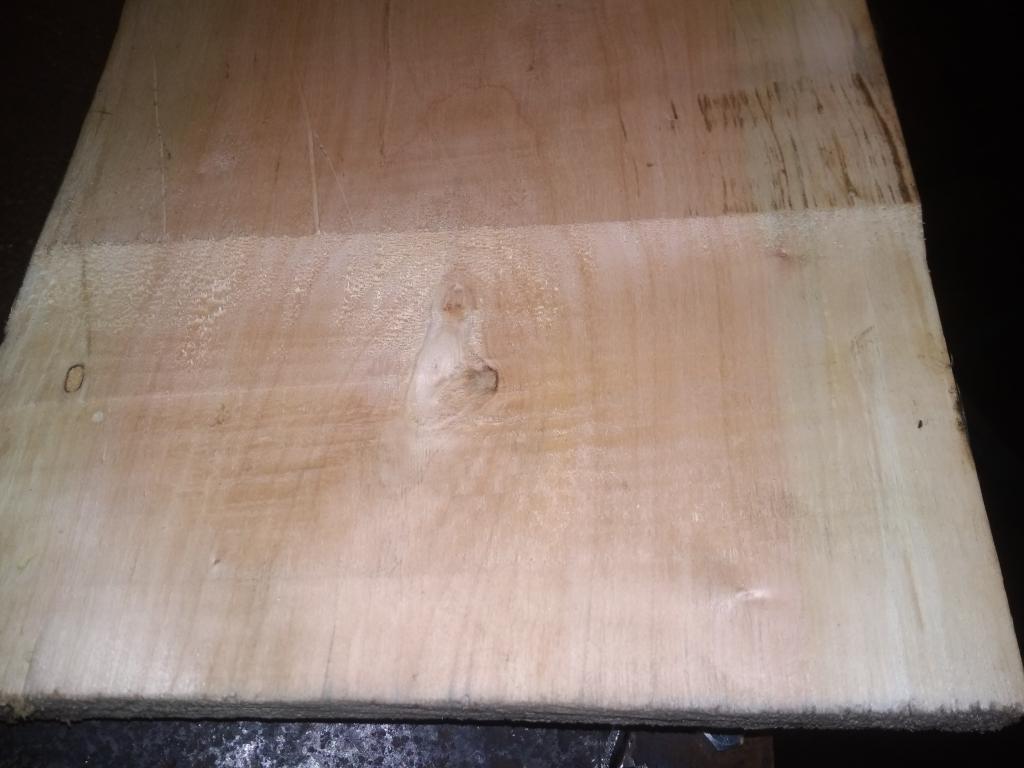

Віталій.В Опубликовано 21 января, 2020 Share Опубликовано 21 января, 2020 В 08.01.2020 в 12:11, Конструктор сказал: Сумніваюсь В 08.01.2020 в 12:15, Гурович сказал: Напрасно. В 08.01.2020 в 12:30, Віталій.В сказал: наберіця терпіння до водохрещення повиний закінчить , Вчора станок запустив сьогодні трішки попрацював, саме більше переживав що обертів не вистачить щоб вибирати ділитель Гофмана, а спробувати кортить... вал куплений на черметі тому збалансував всі клини та ножі ( один клин був на 30гр ващий ) також потрібно купувати нові ножі, але ножів поки що не замовив тому старі наточив болгаркою як зміг та попрацював. Двигун 2,2 кВт 3000 обертів ( в паспорті 2760 об/хв ) видущий шків 150мм, видомий шків ( шків вала ) 90мм ремень один профіль "Б" , оберти на валу близько 5000об/хв, фуговий стіл 86см, рейсмусний стіл 80см. На самоточених ножах фуганок на всі 300мм та глибиною 2мм фугує без зусиль, при вибирані ділителя Гофмана шириною близько 300мм глибиною 6мм навантаження відчуваєця, але при помірно повільній подачі все добре ( ще ж і ножі точені болгаркою ), ресмус працє добре без похибок тестував від 20мм до 120мм геометрія витримуєця. Взагалі станком довольний, можна сказати що станок получився добрий, але єсть не доліки перший пуск портібно робити з піднятим двигуном та повільно розкручувати вал, далі підшипники нагріваюця і станок запускаєця сам. Друзі за підсказки, поради та зауваження, всим величезна подяка !!! 3 1 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
ЗЕМА Опубликовано 22 января, 2020 Share Опубликовано 22 января, 2020 Для полегшення запуску спробуйте змінити ремінь на зубчастий. Термін роботи ременя також збільшиться. 1 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
язичник Опубликовано 22 января, 2020 Share Опубликовано 22 января, 2020 16 годин тому, Віталій.В сказав: далі підшипники нагріваюця і станок запускаєця сам. Корпуси з підшипниками можуть перегріватися від перекосів при монтажі 1 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Віталій.В Опубликовано 23 января, 2020 Share Опубликовано 23 января, 2020 20 часов назад, язичник сказал: Корпуси з підшипниками можуть перегріватися від перекосів при монтажі Довше як півтори години не працював, за цей період підшипники добре нагріваюця але рукою тримаюсь без опіків, температура двигуна "легенько" теплий... сам вал скоріш за все із якогось професійного станка обидва підшипники шарікові двохрядні самоцентруючі, "шийка" для посадки циркулярної пилки 120мм х 24мм, уже коли привіз додому допетрав що, до такої дліної шийки циркулярки в мене єсть 100мм фрезерна головка але посадочне на 32мм (фото з нета ) тому в подальшому планую "головку" завтулити на 24мм та циркулярку окремо, а на станок фрезерний стіл. Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Конструктор Опубликовано 23 января, 2020 Share Опубликовано 23 января, 2020 26 минут назад, Віталій.В сказал: до такої дліної шийки циркулярки в мене єсть 100мм фрезерна головка але посадочне на 32мм (фото з нета ) тому в подальшому планую "головку" завтулити на 24мм та циркулярку окремо, а на станок фрезерний стіл. 100мм може бути занадто важка на вал товщиною 24мм.Я б не ризикував її ставити. 2 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
Конструктор Опубликовано 23 января, 2020 Share Опубликовано 23 января, 2020 54 минуты назад, Віталій.В сказал: сам вал скоріш за все із якогось професійного станка обидва підшипники шарікові двохрядні самоцентруюч Якраз навпаки такі підшипники в більшості ставлять на саморобні станки, щоб компенсувати переноси станини , корпусів. Але це не сутєво , головне щоб працював так як треба. Нагрів підшипників в подальшому може зменьшитись , ще можуть грітись через занадто густу змазку , через неї і буде важкий пуск на холодну. 1 Цитата Ссылка на комментарий Поделиться на другие сайты More sharing options...
