Самодельная медогонка

[Немолодий]

В 05.12.2017 в 05:18, Немолодий сказав:

Можу запропонувати бак з нержавійки для тих, хто не полишає надію змайструвати медогонку своїми руками під свої смаки та уподобання.



Проект МЗС  (медогонку зроби сам).

Поскільки черги на бак для медогонки не бачу, вирішив заради спортивного інтересу (маю вже прекрасну медогонку-автомат  "Bee STAR) випробувати себе в якості слюсаря-металіста (благо до весни ще час є). Та й бочка чого без діла стоятиме. Отже.

Стартуємо від такої бочки заводського виготовлення. Матеріал нержавійка (не магнітиться), товщина стінки 1 мм. Двадцять років використовувалась як гідроакумулятор на горищі для системи квартирного водопостачання. Діаметр 63 см, висота 95 см, дно плоске, шви завальцовані і пропаяні оловом.



Що зроблено?

Зняв стару фарбу. Розрізав бочку на відстані 65 см від дна. Лисонівські малі медогонки мають висоту бака 61 см.

(далі буде)



[sunflower]

4 часа назад, Немолодий сказал:

(далі буде)

Правильно, покажите "мастер класс" отечественному производителю.

[Немолодий]

Майстер-клас з оснасткою "до коліна" напевне не вийде,  Але, як повторював мій покійний батько "старайся синку зробити добре, а там як получиться".

[Немолодий]

21 година тому, Немолодий сказав:

Проект МЗС  (медогонку зроби сам).

Виготовив шаблон та зробив по цьому шаблону  верхній обруч ротора. Матеріал пруток чорного металу діаметром 10 мм.



(далі буде)

[Конструктор]

4 часа назад, Немолодий сказал:

Виготовив шаблон та зробив по цьому шаблону  верхній обруч ротора. Матеріал пруток чорного металу діаметром 10 мм.



(далі буде)

А чому не хочте зробити під три поворотні касети і радіально на 145ту рамку?

[Немолодий]

3 хвилини тому, Конструктор сказав:

А чому не хочте зробити під три поворотні касети і радіально на 145ту рамку?

145 рамка в мене не актуальна. Тут інша задумка. Касет як таких не буде. Рамки будуть повертатися всередині бака так, як повертаються касети з рамками в АВВ 100. Зручно і набагато швидше. До того ж можна буде відкачувати 8 піврамок або 4 рамки Дадана, 4 Рута,  8 рамочок Делона, 8 піврамок або 4 рамки українського вулика. Буде потреба то для радіального режиму зроблю окремий ротор для цього ж бака. Але то віддалена перспектива.

[Немолодий]

Проект МЗС (медогонку зроби сам)

Виготовив шаблон та зробив по цьому шаблону нижній обруч ротора.

Продовжуєм працювати. (Далі буде).

[Конструктор]

2 часа назад, Немолодий сказал:

Проект МЗС (медогонку зроби сам)

Виготовив шаблон та зробив по цьому шаблону нижній обруч ротора.

Продовжуєм працювати. (Далі буде).

Думаю привід ви зробете з низу?

[Немолодий]

58 хвилин тому, Конструктор сказав:

Думаю привід ви зробете з низу?

Схема буде традиційна-верхній привод. Нижній привод додає габариту по висоті а також ускладнює всю конструкцію. А в мене передбачена схема транспортування відкачаного меду з кочового точка разом з медогонкою  у Fiati Dodlo без причепа. В багажнику 20 л відра з медом накриті листом ДВП, а поверх них медогонка. Підставка під медогонку буде окремо, ніжок біля медогонки як таких не буде.

[Конструктор]

2 минуты назад, Немолодий сказал:

Схема буде традиційна-верхній привод. Нижній привод додає габариту по висоті а також ускладнює всю конструкцію. А в мене передбачена схема транспортування відкачаного меду з кочового точка разом з медогонкою  у Fiati Dodlo без причепа. В багажнику 20 л відра з медом накриті листом ДВП, а поверх них медогонка. Підставка під медогонку буде окремо, ніжок біля медогонки як таких не буде.

Зрозуміло, я робив з нижнім приводом щоб зверху шківи не заважали розвертати касети, до того ж планую ще зробити ротор під радіальну на 145ту рамку, а при діаметру бака 60 см. Верхній шків буде заважати ставити рамки.

[Немолодий]

16 хвилин тому, Конструктор сказав:

планую ще зробити ротор

Сам ротор, чи ротор разом з новою траверсою та підшипником? Який підшипник порадите ставити в траверсі. Два варіанти: FL-203 (самоцентруючий під 17 мм), чи 202 (однорядний кульковий під 15 мм)?

[Конструктор]

1 час назад, Немолодий сказал:

Сам ротор, чи ротор разом з новою траверсою та підшипником? Який підшипник порадите ставити в траверсі. Два варіанти: FL-203 (самоцентруючий під 17 мм), чи 202 (однорядний кульковий під 15 мм)?

FL-203 (самоцентруючий під 17 мм) має перевагу в тому що його зовнішння обойма сферичне тому він компенсую перекос при установці корпусу но вал не повинен виляти бо під підшипник буде рухатись в обоїмі і з часом витре чугуний корпус.

[Конструктор]

2 часа назад, Немолодий сказал:

Сам ротор, чи ротор разом з новою траверсою та підшипником?

Два варіанти або зроблю окремо ротор під радіальну, або постараюсь зробити той що є комбінований , траверса може бути одна, можливо на днях привезу медогонку на реконструкцію то зроблю фото

[Немолодий]

З такої нержавіючої сітки будуть касети.

Зробив заготовки для ручок з нержавки.

[Конструктор]

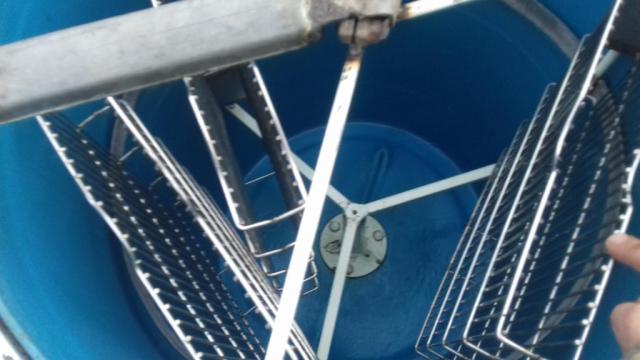

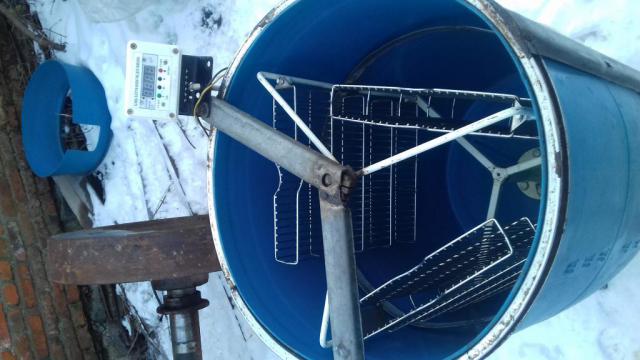

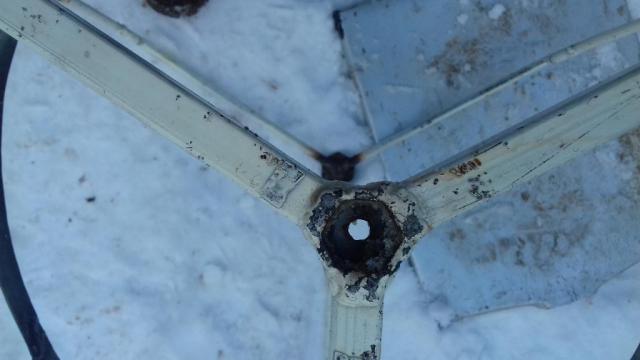

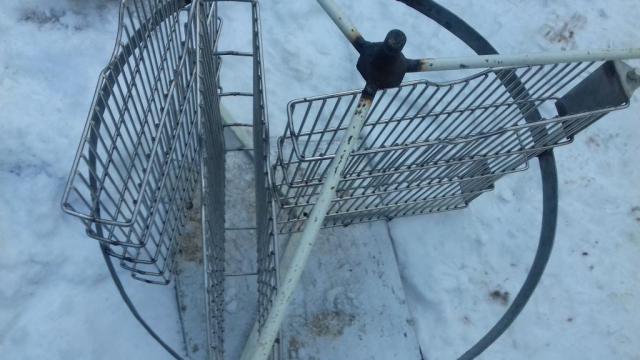

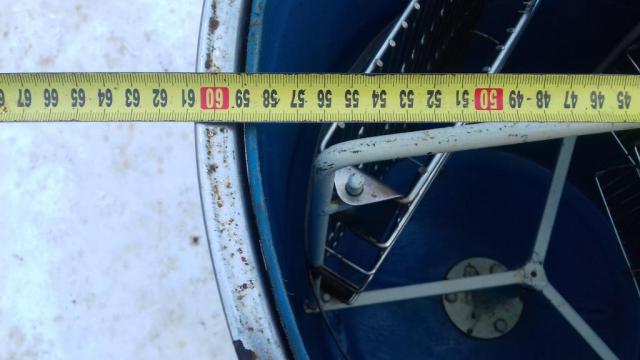

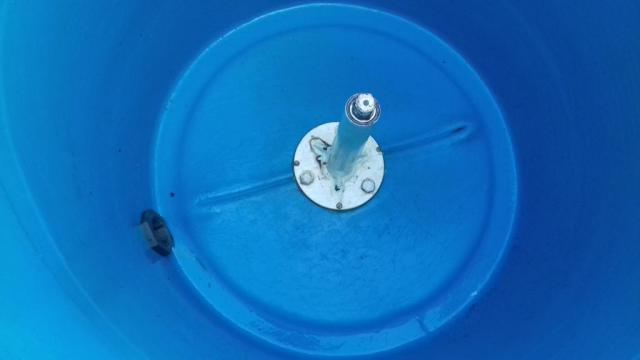

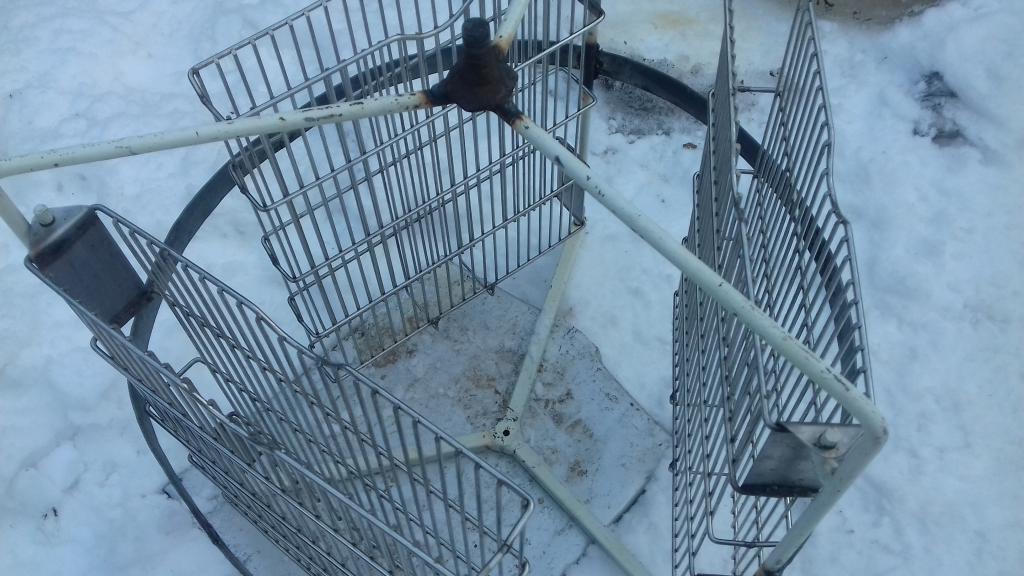

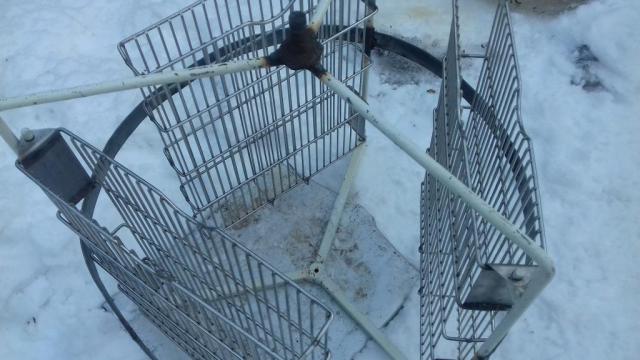

Ось моя перша  саморобна медогонка , зроблена на швидку руку і з мінімальним бюджетом, тому строго не судіть.

[F.A.V.]

В 17.02.2018 в 17:04, Конструктор сказал:

Ось моя перша  саморобна медогонка , зроблена на швидку руку і з мінімальним бюджетом, тому строго не судіть.

З чого бочка та чи були випробування?

[Конструктор]

1 час назад, F.A.V. сказал:

З чого бочка та чи були випробування?

Бочка  зі спирту імпортна , бо має відмітки в галонах , мадогонка відпрацювала два сезони, тільки соняшника відкачано 5 тон

[mag58]

В 17.02.2018 в 17:04, Конструктор сказал:

Ось моя перша  саморобна медогонка , зроблена на швидку руку і з мінімальним бюджетом, тому строго не судіть.

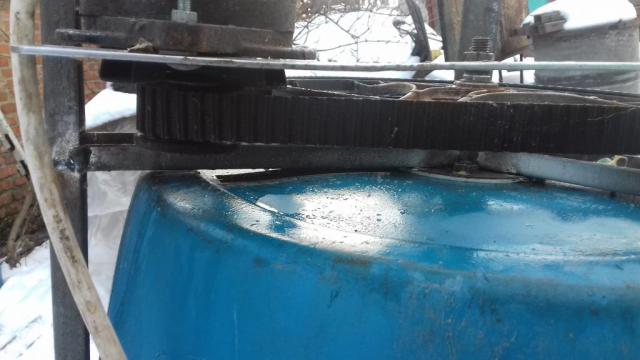

А у вас при старте предохранители не горят? (ремень натянут)

[Конструктор]

3 минуты назад, mag58 сказал:

А у вас при старте предохранители не горят? (ремень натянут)

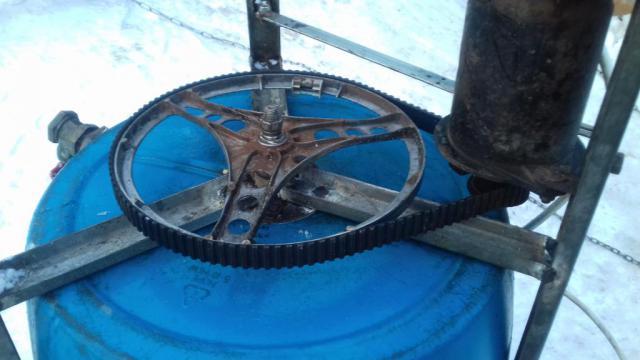

Ні не горять , плоский ремінь легше перегинається і має меньше тертя ніж у клинового, тому на навантаження на двигун натяжка сутєво не впливає

[Немолодий]

Проект  МЗС  (медогонку зроби сам)

Вехній пояс ротора готовий для подальшого монтажу.

(Далі буде)

[Немолодий]

Проект МЗС (медогонку зроби сам).

Нижній пояс ротора медогонки готовий для подальшого монтажу.

(далі буде).

[Немолодий]

Проект МЗС  (медогонку зроби сам)

Працюєм, Морози дещо на заваді.



(далі буде)

[Немолодий]

Проект МЗС  (медогонку зроби сам)

Перевіряємо правильність розрахунків конструкції корзини.



(далі буде)

[Немолодий]

проект МЗС  (медогонку зроби сам)

Працюєм. Готове кріплення Г-108.

(далі буде)

[Ivan Ivanovich]

• 5 часов назад, Немолодий сказал:

  проект МЗС  (медогонку зроби сам)

  Володимир Максимович, а як ви гнули верхній обід медогонки?
