Самодельная медогонка

[ромео]



[Міхал-69]

 ... ТБ  і санітарні норми - нижче норми...

[Kaza4ok]

Роблю медогонку "з нуля". Підкажіть, як зробити нижній стакан (ступицю)? Планую шків розмістити під баком, тому вал повинен виглядати знизу. Питання про діаметр, кількість та тип підшипників (один чи два), та розміри самої ступиці.

[Немолодий]

Запозичте варіант фірми Бістар з Вінниці.

[Гурович]

30 минут назад, Kaza4ok сказал:

Роблю медогонку "з нуля". Підкажіть, як зробити нижній стакан (ступицю)? Планую шків розмістити під баком, тому вал повинен виглядати знизу. Питання про діаметр, кількість та тип підшипників (один чи два), та розміри самої ступиці.

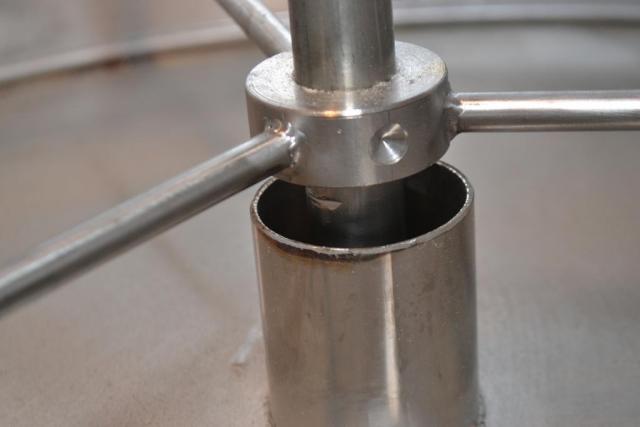

Подшипников будет 3 шт, 2 внизу на ступице и 1 в верхней части оси выше рамок.  Корпуса подшипников должны крепиться на раме. спаренная труба 20х30 или 20х40 подойдёт. В подшипники ставишь вал со свободным концом внизу. На него посадишь шкив.  Нижний подшипник радиальный.  Второй п-к желательно поставить роликовый конусный радиально - упорный, на него будет вся нагрузка от ротора. Конец вала должен быть квадратный или 6 гранный, на него садится ответная часть, которая варится к нижней части оси ротора. Ну и 3 п-к ставится в верхней части оси. Ось ротора соединяется с валом ступицы в проходном стакане, который вваривается в центр днища. Высота стакана зависит от высоты бака, он не должен зацеплять за лучи ротора. Сальник в стакан ставить бессмысленно, там будет такой люфт, что сальник держать всё равно не будет. Диаметр подшипников будет зависеть от Ф вала. У меня вал на 20.

[Air]

59 минут назад, Kaza4ok сказал:

Роблю медогонку "з нуля". Підкажіть, як зробити нижній стакан (ступицю)? Планую шків розмістити під баком, тому вал повинен виглядати знизу. Питання про діаметр, кількість та тип підшипників (один чи два), та розміри самої ступиці.

Я ставил в низ с ваз 01 наружный конический, верх самоцентрирующийся в кожухе с базара.
 А на вторую ставил уже внутренний она на больше рамок.

три подшипников там не надо

[Гурович]

2 минуты назад, Семьточек сказал:

Я ставил в низ с ваз 01 наружный конический, верх самоцентрирующийся в кожухе с базара.
 А на вторую ставил уже внутренний она на больше рамок.

три подшипников там не надо

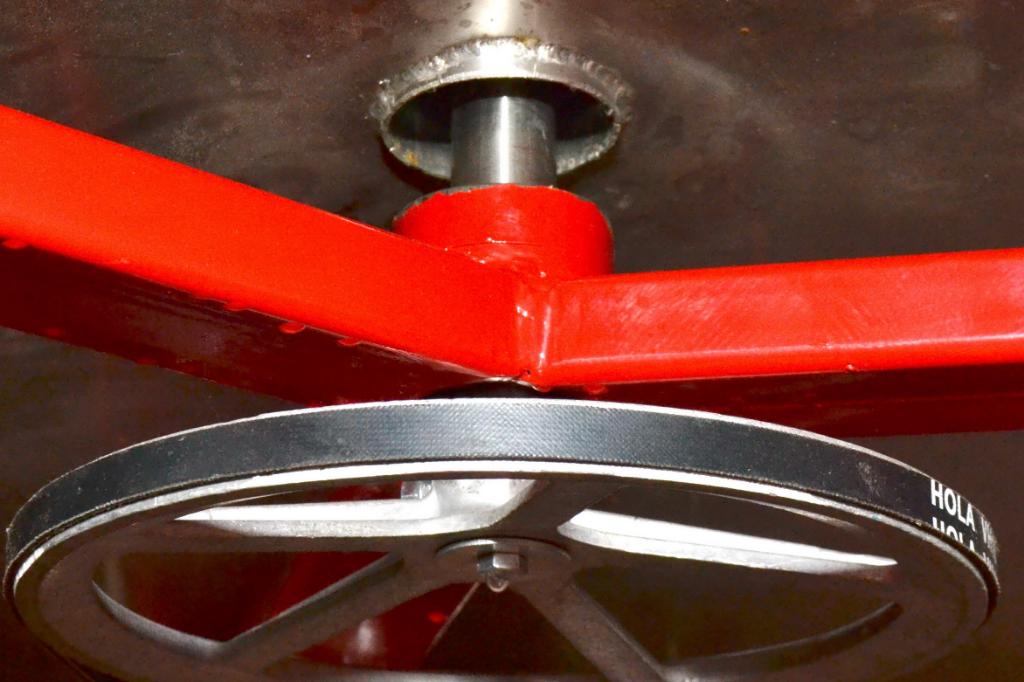

Ну это кому как. У меня медогонка на 64 полурамки и чтобы поставить её на хранение необходимо разобрать. Рама состоит из 2х частей. Снимаю крышки, вынимаю ротор, снимаю бак и в разобраном виде заношу в кладовую. Чтобы не снимать двигатель и шкив с ротора, корпуса с коротким валом закрепил на раме. Поскольку вал и ось разъёмные-необходимо 3 подшипника.

[Air]

19 минут назад, Гурович сказал:

Ну это кому как. У меня медогонка на 64 полурамки и чтобы поставить её на хранение необходимо разобрать. Рама состоит из 2х частей. Снимаю крышки, вынимаю ротор, снимаю бак и в разобраном виде заношу в кладовую. Чтобы не снимать двигатель и шкив с ротора, корпуса с коротким валом закрепил на раме. Поскольку вал и ось разъёмные-необходимо 3 подшипника.

У меня 54 *300 , уже 15 годок, и сальник в низу стоит. Мойкой помыл и всё, нет никаких проблем

[Anatolij]

09.11.2021 в 19:19, Немолодий сказав:

Запозичте варіант фірми Бістар з Вінниці.

Там на роторі теж треба приварити чашку більшого діаметра, щоб у нижню нічого не попадало.

[Немолодий]

1 годину тому, Anatolij сказав:

Там на роторі теж треба приварити чашку більшого діаметра, щоб у нижню нічого не попадало.

Можливо і так, хоча на мою думку то зайва заморочка. Просто потрібно слідкувати за рівнем меду в медогонці. А додаткова чашка не гарантуватиме переливу. Я на своїй додатково зробив маленьку "парасольку" з міцної тканини і зафіксував її (обв"язав вісь і закріпив хомутом)  під днищем дещо вище підшипникового вузла. Це для того, щоб у випадку переливу мед не потрапив на підшипник.

[mag58]

плоский ремень будет спадать

[Kaza4ok]

11.11.2021 в 09:57, mag58 сказав:

плоский ремень будет спадать

Уже купил Ваш привод сезон-21 у Игоря со шкивом под клиновой, самому паять уже лень и некогда)))))

[Kaza4ok]

Спасибо всем откликнувшимся! Медогонку делаю на 10 Рута или 5 дадана, автоповорот. Кассеты нерж от BeeStar. Наверное, остановлюсь на ступице с 2 подшипниками, сальником в верхней части и своим валом. Ротор будет съёмный.

[mag58]

2 часа назад, Kaza4ok сказал:

Уже купил Ваш привод сезон-21 у Игоря со шкивом под клиновой, самому паять уже лень и некогда)))))

Надеюсь, не пожалеете,

в любом случае гарантия и техподдержка будет всегда ,сколько бы лет ни прошло с момента приобретения.

[КГП]

Добрый вечер, может кто поможет, делаю медогонку за основу взял "МАШЕНЬКУ" может у кого есть чертежи ротора!!!! Буду весьма благодарен!!!

[КГП]

В 09.05.2022 в 20:33, КГП сказал:

Добрый вечер, может кто поможет, делаю медогонку за основу взял "МАШЕНЬКУ" может у кого есть чертежи ротора!!!! Буду весьма благодарен!!!

Нет желающих помочь???

[Немолодий]

11 годин тому, КГП сказав:

Нет желающих помочь???

Непроста то справа розрахунок розмірів ротора медогонки. Маю певний досвід цього. Конструюючи ротор слід виходити із розмірів вуликової рамки.  Зробіть розрахунки на папері, потім можете перенести їх на шаблони. Можете переглянути мої повідомленні в цій темі (Проєкт МЗС).

[Іван Затуливітер]

хто підкаже чим пофарбувать ротор медогонки і чи підійде гаряче цинкування?

[Немолодий]

09.12.2023 в 17:30, Іван Затуливітер сказав:

хто підкаже чим пофарбувать ротор медогонки і чи підійде гаряче цинкування?



[Олександр М.]

11.11.2021 в 09:57, mag58 сказав:

плоский ремень будет спадать

Якщо шківи під плоский ремінь будуть в одній пллощині та їх осі обертання паралельні, зпадати не буде. Подібно до обертання образивного кільця в ГРІНДЕРІ !
