"Умный" улей


gerasimenkoao

Рекомендуемые сообщения

В 28.12.2018 в 14:40, gerasimenkoao сказал:

доступ через WIFI

Ну який вайфай на пасіці? Дай бог щоб мобільний зв'язок там був.

Ссылка на комментарий
Поделиться на другие сайты

9 часов назад, chajka2005 сказал:

Ну який вайфай на пасіці? Дай бог щоб мобільний зв'язок там був.

Малось на увазі - доступ до контролера по WiFi.

Ви плутаєте доступ через WiFi та доступ в internet через WiFi.

Ссылка на комментарий
Поделиться на другие сайты

В 31.12.2018 в 11:15, G.Valera сказал:

На web - интерфейс самого контролера не стоит ориентироваться.  "Белый"  ІР вряд-ли будет. Оптимально SMS либо Viber-boot . Если нужны графики - пересылка данных на удаленный web-сервер.:IMHO1:



В 31.12.2018 в 11:15, G.Valera сказал:

Веб-интерфейс - на контроллере wifi (ESP8266) можно организовать простую веб-страницу

Дальше -  два варианта -

1. прямое подключение (без роутера) со смартфона по wifi (надо находиться на пасеке)

2. При наличии роутера и чесного IP, на нем делается простая настройка, и web-интерфейс становится доступным из любого браузера в любом месте где есть Интернет



Но все-же для начала сделаю по СМС - у меня самого даже с телефонной связью иногда проблемы возникают.

Да зачем эти заморочки с SMS. У меня в каждом улье стоит мини adruino контролер связан компютером с 3G модулем на Linux через RS485. На Linux "поднят" web-server а так-же OpenVPN.Ни каких IP адресов белых,серых не нужно. На планшете и смартфоне стоит OpenVPN client. Пользуюсь данной системой уже 3 зимовка. На электронную почту приходит любые отклонения  в улье или нуклеусе.  Ульи и нуклеусы с электроподогревом. Питается все от ветрогенераторов. Имеется так-же видеонаблюдение. Для непрошеных гостей тоже кое-что есть.

Ссылка на комментарий
Поделиться на другие сайты

25 минут назад, Урош сказал:



Да зачем эти заморочки с SMS. У меня в каждом улье стоит мини adruino контролер связан компютером с 3G модулем на Linux через RS485. На Linux "поднят" web-server а так-же OpenVPN.Ни каких IP адресов белых,серых не нужно. На планшете и смартфоне стоит OpenVPN client. Пользуюсь данной системой уже 3 зимовка. На электронную почту приходит любые отклонения  в улье или нуклеусе.  Ульи и нуклеусы с электроподогревом. Питается все от ветрогенераторов. Имеется так-же видеонаблюдение. Для непрошеных гостей тоже кое-что есть.

Можно без заморочек, по GPRS передавать данные на сервер с нормальным подключением к сети.

Поскольку в некоторых местах не то что о 3G, а даже о адекватном покрытии операторов связи говорить не приходится.

Ну а RS-485 я тоже рассматриваю как хороший вариант.

Ссылка на комментарий
Поделиться на другие сайты

10 минут назад, gerasimenkoao сказал:

Можно без заморочек, по GPRS передавать данные на сервер с нормальным подключением к сети.

Поскольку в некоторых местах не то что о 3G, а даже о адекватном покрытии операторов связи говорить не приходится.

Ну а RS-485 я тоже рассматриваю как хороший вариант.

Согласен покрытие мобильной связью в Украине желает лучшего. А вот альтернативы RS485 пока не вижу. На одну витую пару  можно 64 улья зацепить и дальность 1200 метров. Хотя уже и в селах ложат оптоволокно. У меня в частности оптоволокно и скорость 60 Mb. Пацанята в селе сами организовали интеренет. Поставили у себя дома пару спутниковых тарелок и раздают интернет через оптоволокно на два села. Вот это я понимаю бизнес. И им хорошо и люди спасибо говорят.

  • Подобається 2
  • Ха-Ха 1
  • Здивований 1
Ссылка на комментарий
Поделиться на другие сайты

3 часа назад, Урош сказал:



Да зачем эти заморочки с SMS. У меня в каждом улье стоит мини adruino контролер связан компютером с 3G модулем на Linux через RS485. На Linux "поднят" web-server а так-же OpenVPN.Ни каких IP адресов белых,серых не нужно. На планшете и смартфоне стоит OpenVPN client. Пользуюсь данной системой уже 3 зимовка. На электронную почту приходит любые отклонения  в улье или нуклеусе.  Ульи и нуклеусы с электроподогревом. Питается все от ветрогенераторов. Имеется так-же видеонаблюдение. Для непрошеных гостей тоже кое-что есть.

Как-же вы без IP адресов подняли соединение VPN ?

Ссылка на комментарий
Поделиться на другие сайты

4 минуты назад, G.Valera сказал:

Как-же вы без IP адресов подняли соединение VPN ?

Вы наверное не внимательно читаете? "Ни каких IP адресов белых,серых не нужно". У Вас есть понимание что такое белые и серые IP ?

Ссылка на комментарий
Поделиться на другие сайты

5 минут назад, Урош сказал:

Вы наверное не внимательно читаете? "Ни каких IP адресов белых,серых не нужно". У Вас есть понимание что такое белые и серые IP ?

Эти вопросы я понимаю не плохо. Поэтому меня и удивляет ваше заявление.В указанной вами схеме подключения используются минимум 4 IP адреса. Из них как минимум 1 "белый".

Ссылка на комментарий
Поделиться на другие сайты

20 минут назад, G.Valera сказал:

Эти вопросы я понимаю не плохо. Поэтому меня и удивляет ваше заявление.В указанной вами схеме подключения используются минимум 4 IP адреса. Из них как минимум 1 "белый".

Погуглите что такое OpenVPN  и как оно работает.  И вы поймете что минимум 4 IP адреса. Из них как минимум 1 "белый". совершенно бесполезная вещь. Нужно всего лишь два IP для туннелирования openVPN

Ссылка на комментарий
Поделиться на другие сайты

6 минут назад, Урош сказал:

Погуглите что такое OpenVPN  и как оно работает.  И вы поймете что минимум 4 IP адреса. Из них как минимум 1 "белый". совершенно бесполезная вещь. Нужно всего лишь два IP для туннелирования openVPN

Уже подвижки, оказывается таки нужны IP адреса. До этого вообще были не нужны.

Попробуйте себе объяснить значения вывода ifconfig на вашем Linux- servers. Там могут появится еще адреса.

Ссылка на комментарий
Поделиться на другие сайты

2 минуты назад, G.Valera сказал:

Уже подвижки, оказывается таки нужны IP адреса. До этого вообще были не нужны.

Попробуйте себе объяснить значения вывода ifconfig на вашем Linux- servers. Там могут появится еще адреса.

Вот видите, вы умеете только смотреть, а читать не умеете. Это присуще только геймерам. Анализировать не умеете. Я писал что IP не нужны??? Писал что белые (публичные) IP адреса не нужны. Там есть что-то написано о динамических адресах??? Или может вы понимаете модель сетевого взаимодействия OSI???

Ссылка на комментарий
Поделиться на другие сайты

12 минут назад, Урош сказал:

Вот видите, вы умеете только смотреть, а читать не умеете. Это присуще только геймерам. Анализировать не умеете. Я писал что IP не нужны??? Писал что белые (публичные) IP адреса не нужны. Там есть что-то написано о динамических адресах??? Или может вы понимаете модель сетевого взаимодействия OSI???

Вы писали :

>Вы наверное не внимательно читаете? "Ни каких IP адресов белых,серых не нужно". У Вас есть понимание что такое белые и серые IP ?

Ссылка на комментарий
Поделиться на другие сайты

Только что, G.Valera сказал:

Вы писали :

>Вы наверное не внимательно читаете? "Ни каких IP адресов белых,серых не нужно". У Вас есть понимание что такое белые и серые IP ?

Больше не имею вопросов. А это так для информации ipconfig в Линуксе давно не существует.

Ссылка на комментарий
Поделиться на другие сайты

16 минут назад, Урош сказал:

Вот видите, вы умеете только смотреть, а читать не умеете. Это присуще только геймерам. Анализировать не умеете. Я писал что IP не нужны??? Писал что белые (публичные) IP адреса не нужны. Там есть что-то написано о динамических адресах??? Или может вы понимаете модель сетевого взаимодействия OSI???

Динамические могут быть как белыми так и серыми. Как обстоят дела с разбором ifconfig / ip addr ?

Ссылка на комментарий
Поделиться на другие сайты

3 минуты назад, G.Valera сказал:

Динамические могут быть как белыми так и серыми. Как обстоят дела с разбором ifconfig / ip addr ?

А может быть не ifconfig а iproute2, нет?

Ссылка на комментарий
Поделиться на другие сайты

Только что, Урош сказал:

А может быть не ifconfig а iproute2, нет?

Нет. Если вы не установили ifconfig - у вас есть другой инструмент  ip addr . Выводит практически то-же, немного отличается синтаксис. Там вы увидите все ip адреса на всех интерфейсах . Это будет одна сторона вашего соединения, с другой стороны похожая картина.



Ссылка на комментарий
Поделиться на другие сайты

2 минуты назад, G.Valera сказал:

Нет. Если вы не установили ifconfig - у вас есть другой инструмент  ip addr . Выводит практически то-же, немного отличается синтаксис. Там вы увидите все ip адреса на всех интерфейсах . Это будет одна сторона вашего соединения, с другой стороны похожая картина.



Да не работает ifconfig c ТUN и TAP интерфейсами...

Ссылка на комментарий
Поделиться на другие сайты

3 минуты назад, Урош сказал:

Да не работает ifconfig c ТUN и TAP интерфейсами...

$ ifconfig tun300
tun300: flags=8051<UP,POINTOPOINT,RUNNING,MULTICAST> metric 0 mtu 1492
    options=80000<LINKSTATE>
    inet 194.146.230.152 --> 172.23.1.1 netmask 0xffffffff
    Opened by PID 39161



Ссылка на комментарий
Поделиться на другие сайты

19 минут назад, G.Valera сказал:

$ ifconfig tun300
tun300: flags=8051<UP,POINTOPOINT,RUNNING,MULTICAST> metric 0 mtu 1492
    options=80000<LINKSTATE>
    inet 194.146.230.152 --> 172.23.1.1 netmask 0xffffffff
    Opened by PID 39161



и результат все пакеты льются мимо туннеля.

Ссылка на комментарий
Поделиться на другие сайты

Народ!

Хорош мериться у кого длиннее!

Ссылка на комментарий
Поделиться на другие сайты

13 минут назад, Урош сказал:

и результат все пакеты льются мимо туннеля.

Пишите в приват.

Ссылка на комментарий
Поделиться на другие сайты

Получил все комплектующие,  в команде произошла замена :ole_ole:

Вместо модуля связи GSM Neoway M590E будет использоваться SIM800L

Причина проста - первые идут всегда б/у, в основном нераспаянные на плату.

В итоге, мало того, что модуль может оказаться нерабочим,  так еще и скорость обмена с ним надо подбирать - те еще танцы с бубнами.

Кроме того, мне не понравилась его чувствительность приема : на родную проволочную антенну есть пропадания сети даже в городе.



В общем, лед тронулся!

Проверяю режимы работы компонентов.

Ссылка на комментарий
Поделиться на другие сайты

"О сколько нам открытий чудных
Готовит просвещенья дух
И опыт, сын ошибок трудных,
И гений, парадоксов друг,"

Пришел к тому , что будет два варианта сборки системы:

1. "Путь самурая" (изначальный) когда нужно будет самостоятельно паять модуль связи и микроконтроллер на макетной плате.

Преимущества - автономность (работа от LiIon аккумулятора), невысокая цена (~30$)

Недостаток - до сотни точек пайки

2. Упрощенный вариант - покупается Arduino UNO и GSM-шилд к нему

Недостатки - вдвое дороже, в разы больше потребление (требует 5-12 вольт)

Преимущество - модули веса собираются буквально  за вечер



Кстати, о весах - придумал как унифицировать конструкцию датчиков.

Попутно вылезают косяки и грабельки - нормальный процесс для состояния UNDER CONSTRUCTION

Главное, что мне нравится сам процесс ...

Ссылка на комментарий
Поделиться на другие сайты

  • 2 weeks later...

Законы Мерфи в действии:

Вчера планировал заняться сборкой датчиков веса, а все время ушло на проверку режимов питания и энергопотребления оборудования в фазе сна.
К тому-же, модуль связи уже совсем третий - GSM A6.

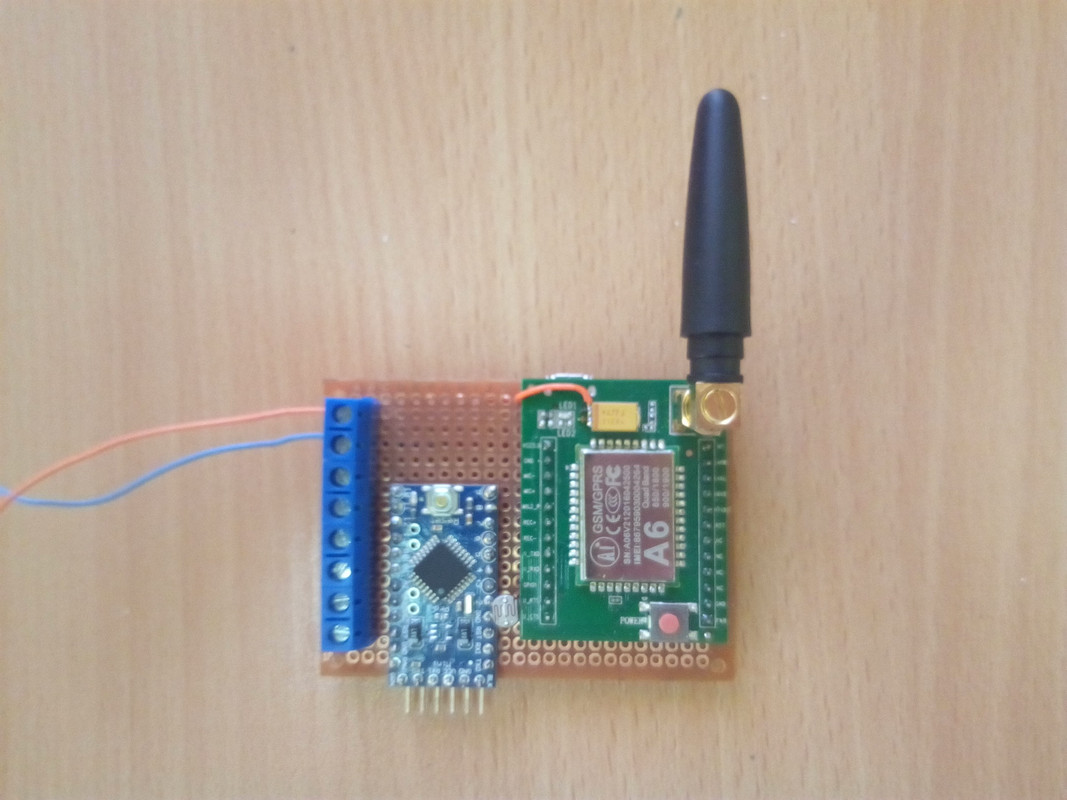

Хорошая новость состоит в том, что центр управления полетами готов:

https://i.postimg.cc/3NWt74XS/Final-Front.jpg

Таки удалось достичь оптимально минимизированного состава "железа".
При этом оно послушно "ложится спать", пробуждается после заката по датчику освещения и исправно шлет СМС.

Некоторые технические подробности:

Питание возможно от треx Ni-MH (1.2V)аккумуляторов (не от батареек - можно сжечь модуль связи), от одного Li-Ion,
либо просто от USB-зарядки для мобильного телефона.

Прелесть GSM-модуля заключается в том, что на его борту есть microUSB-разьем, преобразователь питания и в комплект входит достойная антенна 2 dBi.

Теперь микроконтроллер - он такой микро, в результате ошибки китайских сборщиков выяснилось, что при необходимых для автономной работы модификациях,
успешно работают не только Arduino Pro Mini 3V 8Mhz, но и ее пятивольтовая версия 16Mhz.
При этом даже он работоспособен вплоть до напряжения в 2.9В

Конечно, модуль связи перестает функционировать уже на 3.4В.

Теперь о автономности: в режиме сна система потребляет от 1.8мА, это при условии нормального сигнала оператора связи, и до 10ма при его пропаданиях.

Данный факт позволяет говорить о месяце автономной работы от "обычной" батареи 18650 2000мА-ч, ну или неделе при плохом приеме.

Начал делать статью с описанием.

Будет открытый проэкт на GitHub.

Осталось собрать датчики веса и настроить их корректную работу в ПО.

Ввиду первых строк точную дату публикации не называю, но - Февраль.

Ссылка на комментарий
Поделиться на другие сайты

"Удача близится, Нависает удача гроздьями"

На выходных собрал датчики веса и компактный отладочный стенд:


На фото- полный комплект (верхний датчик - двойной, нижние - light)

Осталось преодолеть одни грабли и дописать статью :-)
