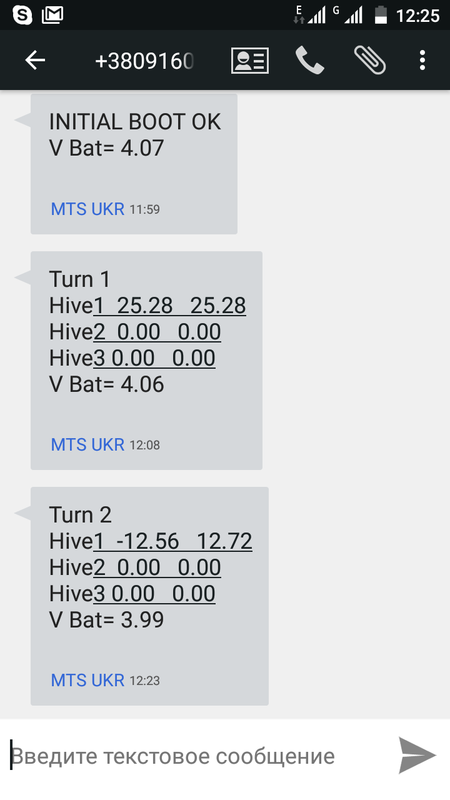

gerasimenkoao Posted March 28, 2019 Share Posted March 28, 2019 Всем привет! Все начиналось с идеи "умного улья": , а вылилось в СМС-весы: https://habr.com/ru/post/444326/ Для начала - я не разрабатывал систему для продажи - предполагается самостоятельная сборка системы по статье на Хабре (ссылка выше). Но многие пчеловоды задают вопросы - как это работает, оттого и создал данную тему. Немного ТТХ: вес ульев - до 200 кг, время автономной работы на батарее 18650 с реальной емкостью 2600 - до 40 дней. На самом деле, реальный показатель батарей чуть ниже - при маркировке 2600 - выдает около 2200, что составляет 33 дня. При первом запуске запоминается вес ульев (при активации сброса), отправляется тестовая СМС. После астрономического заката (на 10-20 минут позже), система производит измерение, расчитывает изменение веса каждого улья с момента запуска и предыдущего включения. Статистика приходит в следующем виде: Первая цифра после Hive - изменение веса за сутки, вторая - с момента включения. Латиницей, ибо кирилица уменьшает количество знаков смс вдвое. При падении напряжения батареи до 3.5В смс содержит предупреждение о необходимости зарядки: !!! CHARGE BATTERY !!! При смене батареи нулевой отсчет (вес в момент первой установки) - запоминается - все данные будут плясать от него, если не сделать сброс. Еще раз повторюсь - приходит не вес улья, а его изменение (дельта)!!! Часто задаваемые вопросы: 1. За счет чего удалось упростить и удешевить систему: A. Статистика отсылается раз в сутки по датчику освещенности, что позволило избавиться от модуля часов реального времени. Все остальное время система выключена - пребывает в режиме сна, что исключает влияние излучения GSM на пчел. B. Конструкция датчиков - на них опирается только задняя стенка ульев, то-есть приходится половина веса и нужно меньше сенсоров. Такое решение применяется в весах Американской компании BroodMinder, но я пошел дальше - свел датчики к центру, что значительно уменьшает наводки и делает необязательной необходимость экранирования (у меня все работало даже с ''фонящим" в 20 сантиметрах GSM-модулем) C. Не применяется дополнительных печатных плат - модуль связи клеится к микроконтроллеру на двухсторонний скотч. 2. Недостатки - не такая высокая точность измерения (хотя ловит дельту в 10грамм) - при смещении клуба пчел от задней к передней стенки улья показатели будут слега меняться (на половину веса пчел), но ведь все соты не застраиваются языками вдоль одной стенки, поэтому все-ОК, да и раз янки применяют, значит действительно - некритично. 3. Преимущества - простота установки и эксплуатации, возможность установить модуль связи на деревянном шесте (для улучшения качества связи), возможность самостоятельной сборки. Да, длина провода от модуля управления до каждого датчика - 5 метров. Схема установки: На этом пока все, задавайте свои вопросы. С уважением, электропчеловод Андрей. 5 Quote Link to comment Share on other sites More sharing options...
roman72201 Posted March 28, 2019 Share Posted March 28, 2019 В теории прикольно, на практике не реально. Quote Link to comment Share on other sites More sharing options...
Бишкинский Пчёльник Posted March 28, 2019 Share Posted March 28, 2019 Возможна ли реализация графика на вебинтерфейсе? Какова стоимость уже реализованной системы с вашей сборкой ? Quote Link to comment Share on other sites More sharing options...
BeeDeny Posted March 28, 2019 Share Posted March 28, 2019 Схема подключения "про мини "скрыта , открываете по индивидуальному запросу? Quote Link to comment Share on other sites More sharing options...
gerasimenkoao Posted April 2, 2019 Author Share Posted April 2, 2019 В 28.03.2019 в 15:19, Бишкинский Пчёльник сказал: Возможна ли реализация графика на вебинтерфейсе? Какова стоимость уже реализованной системы с вашей сборкой ? Нельзя объять необъятное, вот обещали подключиться коллеги-айтишники, тогда дело пойдет быстрей. В общем, графика - планируется. Основная проблема со сборкой (как и WEB-интерфейсом) - что в сутках всего 24 часа , поэтому обещать не могу, вот что действительно можно - это собрать наборы деталей для самостоятельного изготовления - по сути этакий конструктор. Сейчас занимаюсь отладкой/обкаткой второй версии системы: Изменения: 1. Добавлена солнечная батарейка - время работы практически неограниченно. 2. Добавлено измерение температуры на пасеке и отправка информации по звонку. 3. Возможна работа со всеми видами модулей связи, попавших в поле моего зрения - AiThinker, Goouu tech, SIM800/900, Neoway M590 Статью на Хабр-е опубликую недели через две. Да , еще меня спрашивают по возможностям масштабирования - без проблем можно расшириться до 9АЦП HX711, что с переподвывертом (при установке ульев попарно, задними стенками друг к другу), позволит мониторить вес до 18 улев, но в одну СМС уже не уложиться, разве что все в виде массива цифр давать. С уважением, Электропчеловод Андрей. 3 Quote Link to comment Share on other sites More sharing options...
Бишкинский Пчёльник Posted April 3, 2019 Share Posted April 3, 2019 Андрей, пожалуйста, оставьте контактный телефон для связи. Quote Link to comment Share on other sites More sharing options...
gerasimenkoao Posted April 4, 2019 Author Share Posted April 4, 2019 17 часов назад, Бишкинский Пчёльник сказал: Андрей, пожалуйста, оставьте контактный телефон для связи. 0двешестерки9758тритройки Скайп приветствуется С укважением, Электропчеловод Андрей Quote Link to comment Share on other sites More sharing options...

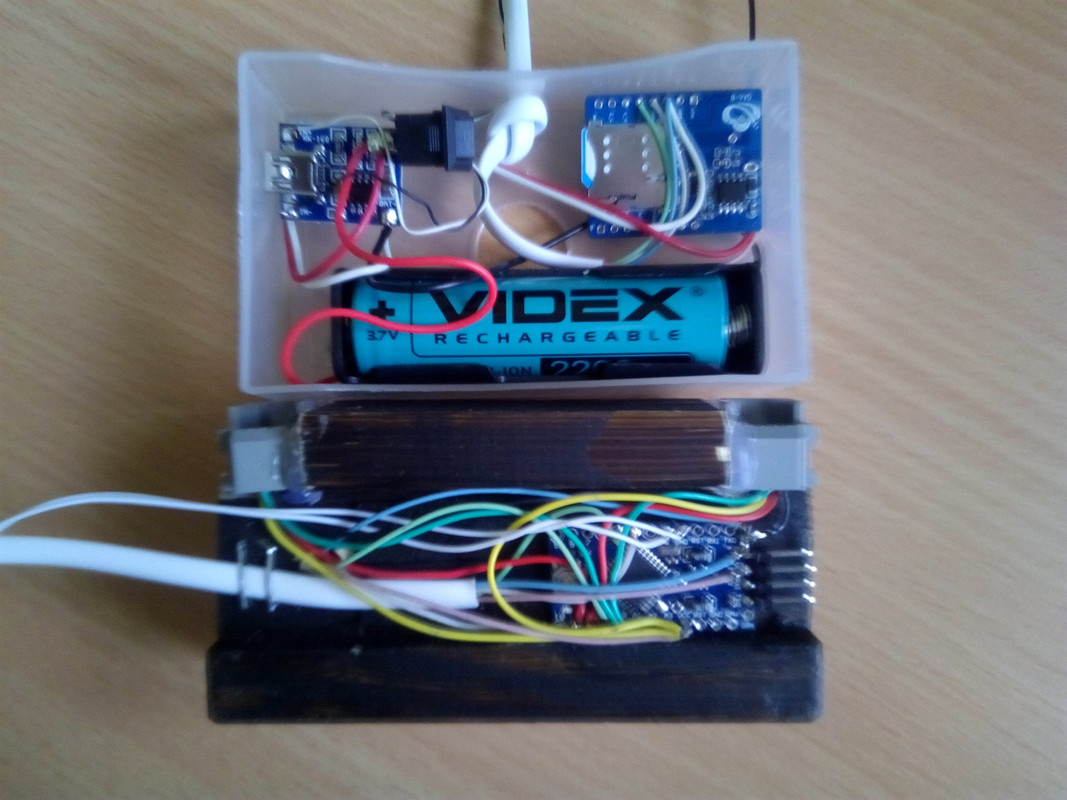

gerasimenkoao Posted April 15, 2019 Author Share Posted April 15, 2019 И снова всем привет! Пока над Украиной бушевали предвыборные баталии, работа над оптимизацией системы не прекращались! Итак, стабильная версия: Изменения - 1. Вдвое увеличена мощность солнечной батареи - оказалось, что уже на окраине столицы модуль связи переходит с экономичного стандарта GSM1800 на GSM900, и аппетит соответственно вырастает. 2. Пока убрал замер температуры. 3. По просьбам пчеловодов, показатели заряда батареи теперь не в вольтах, а в % емкости. И самое главное - система уже отлита в граните ;-) Блок солнечной батареи включает аккумулятор, контроллер заряда на TP4056 и модуль связи. Он соединяется с центральным датчиком веса, который скрывает в себе разъемы для подключения двух других и собственно сам микроконтроллер. EASY? NOT SO! - Но не так все просто: На днях опубликую новую статью и выложу ссылку здесь, на форуме! С уважением, Электропчеловод Андрей 4 Quote Link to comment Share on other sites More sharing options...
gerasimenkoao Posted April 15, 2019 Author Share Posted April 15, 2019 Что-то вид внутри не загрузился: 3 Quote Link to comment Share on other sites More sharing options...
gerasimenkoao Posted April 16, 2019 Author Share Posted April 16, 2019 И снова я ;-) Три недели между двумя турами выборов много это или мало? ... Достаточно для полной переделки конструкции и программы, отладки и проверки системы! Встречайте - новый СМС-мониторинг веса ульев: https://habr.com/ru/post/448274/ И еще, в ближайшие несколько недель планирую собрать три тестовые системы: Две с другими GSM-модулями связи и одна с другим контроллером. Одним словом, нужны люди, владеющие паяльником (в случае чего припаять "правильный" модуль или нужную детальку), а также способные перешить контроллер как описано в статье. К вопросу-же изготовления нормально работающего варианта (по статье) вернемся после майских праздников. С уважением, Электропчеловод Андрей. 4 Quote Link to comment Share on other sites More sharing options...
gerasimenkoao Posted April 17, 2019 Author Share Posted April 17, 2019 Всім доброго дня! Тестових систем більше не буде! І це не тому, що описана мною конструкція майже досконала. Вистачило п'яти хвилин з модулем SIM800L, щоб зрозуміти - то маячня! Він один споживає більше, ніж дві системи на IOT-GA6-B А з тестуванням однєї схеми на іншому мікроконтроллері я й сам впораюсь ;-) Тепер щодо складання робочих зразків - імена перших трьох героїв я знаю, тепер треба переконатися, що система добре працює в реальних польових умовах. Та й наразі прийшов час зробити нарешті свій сайт То-ж Ви розуміете, що клопотів доволі багато (а ще треба саждати картоплю та посмажити м'ясо на травневі) Отже, виготовлення готових систем можливе тільки в кінці травня - початку червня. Спільноті-ж бажаю доброго настрою, та щоб ця погода не нашкодила нашим маленьким смугастим друзям. З повагою, Електробджоляр Андрій 1 Quote Link to comment Share on other sites More sharing options...

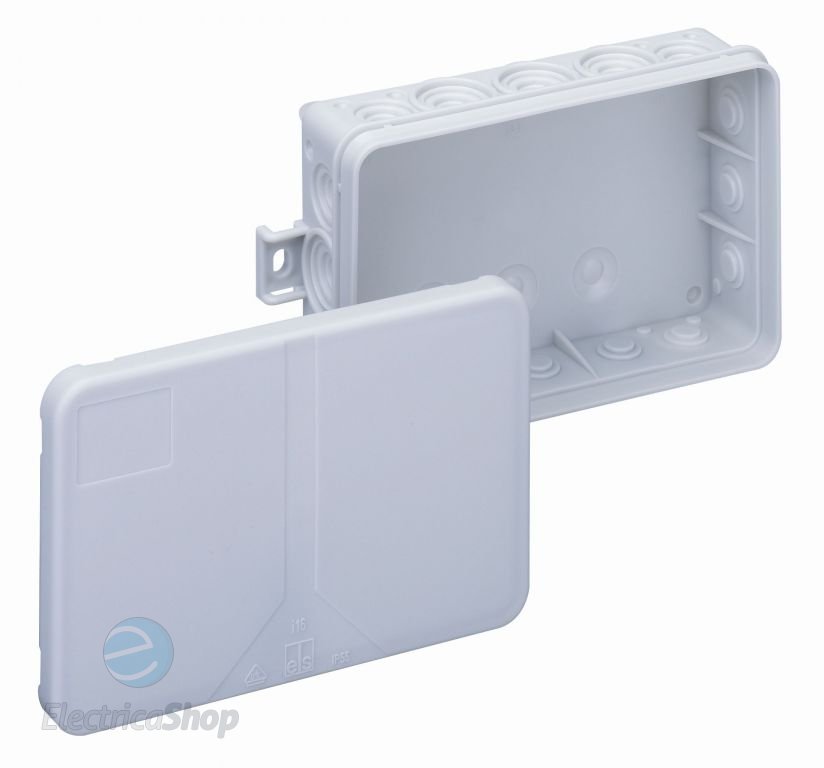

gerasimenkoao Posted April 22, 2019 Author Share Posted April 22, 2019 И снова всем привет! Немного обновлю память: Первая моя публикация и система была https://habr.com/ru/post/444326/ Там все оборудование уходило в сон, и расчетное время автономной работы был месяц. Дальше я построил версию с солнечной батарейкой: https://habr.com/ru/post/448274/ Но несмотря на все измерения и проверки, в результате полевых испытаний что-то пошло не так - акумулятор неумолимо разряжается. Система при этом не спит вовсе. Что будет в третьей? Никаких экспериментов, и ничего лишнего! Мы хотели весы - так будут чисто весы - (как-то "Вам шашечки или ехать?") В общем, система возьмет лучшее от двух предыдущих - компоновку и одну солнечную батарею со второй версии и алгоритм работы с первой. То-есть статистика - раз в сутки! После заката! Да, еще, защита от влаги с помощью воска себя не оправдала - теперь буду покрывать АЦП HX711 акриловым пластичным лаком. Модуль связи, солнечная панель и акумулятор будут вот в такой коробке : Защита - IP55 Крепление - вертикальное, саморезами на деревянном шесте/штанге. Да , есть наработки по улучшению качества связи - на днях напишу отдельную статью, ключевое слово -ЗАЗЕМЛЕНИЕ!!! Пока что у меня все, С вами был электропчеловод Андрей. 1 Quote Link to comment Share on other sites More sharing options...
gerasimenkoao Posted April 22, 2019 Author Share Posted April 22, 2019 О связи с улыбкой: https://habr.com/ru/post/448998/ Электропчеловод Андрей 1 Quote Link to comment Share on other sites More sharing options...
gerasimenkoao Posted July 23, 2019 Author Share Posted July 23, 2019 Всім доброго дня! На жаль, через проблеми зі здоров'ям та спеку не зміг зробити певної кількості систем. Та вони існують! Третя, максимально оптимізована система описана на сайті beefree.xyz , тож їх можна складати самостійно. З додаткових функцій - оповіщення про виліт роя та зняття кришки вулика (дії зловмисника) Тож, вітаю на своєму новому сайті! Електробджоляр Андрій. 3 1 Quote Link to comment Share on other sites More sharing options...

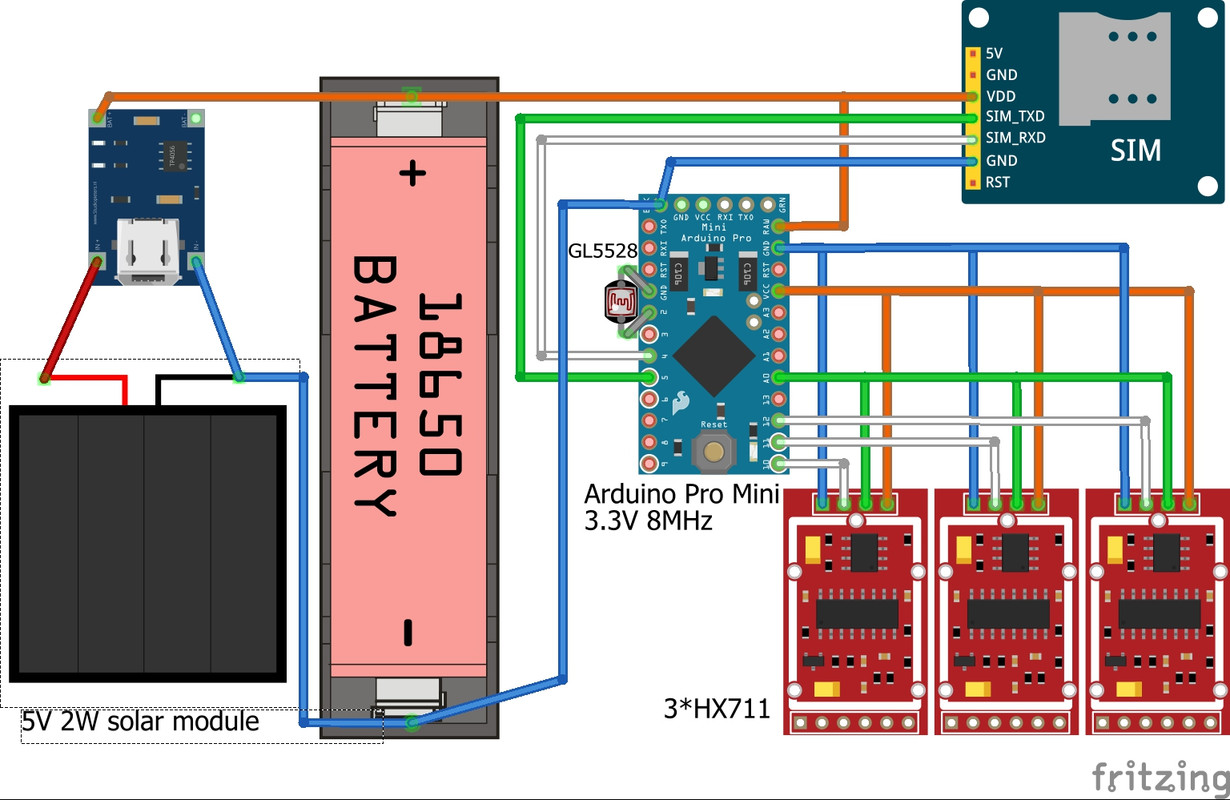

gerasimenkoao Posted August 6, 2019 Author Share Posted August 6, 2019 Делаем СМС-весы пчеловода на Arduino. Теперь это проще ,чем когда-либо! Статья в формате сделай-сам:http://beefree.xyz/?p=95 3 1 Quote Link to comment Share on other sites More sharing options...
gerasimenkoao Posted August 12, 2019 Author Share Posted August 12, 2019 Апгрейд весов до умного улья: http://beefree.xyz/?p=97 1 Quote Link to comment Share on other sites More sharing options...
gerasimenkoao Posted October 19, 2019 Author Share Posted October 19, 2019 Всім привіт! Хтось міг подумати, що в цій темі застій. Та насправді-ні! Я багато разів переглядав схему та код - вони оптимальні для штучного самостіййного виготовлення. Подальша оптимізація системи призведе до неможливості повторення конструкції аматорами. Тобто, щоб зробити краще, треба відмовитись від Arduino IDE (середовище програмування), розробляти штучі фьюзи (fuses), та спеціалізовані плати для компонентів. Загалом, розглядаю попит на ці системи для початку їх виробництва навесні. З повагою електробджоляр Андрій 3 Quote Link to comment Share on other sites More sharing options...
Admiral Posted January 11, 2020 Share Posted January 11, 2020 Андріє, чи ви зупинились в творчому пошуку? Ви вже продаєте ці SMS-ваги, чи ще шукаєте оптимальне рішення для реалізації? 2 Quote Link to comment Share on other sites More sharing options...
ВікторЗ Posted May 3, 2021 Share Posted May 3, 2021 Добрий день. Виникла проблема - сайт http://beefree.xyz не працює.Є надія на ідновлення роботи ? Quote Link to comment Share on other sites More sharing options...
mag58 Posted May 8, 2021 Share Posted May 8, 2021 В 22.04.2019 в 09:04, gerasimenkoao сказал: .............. Но несмотря на все измерения и проверки, в результате полевых испытаний что-то пошло не так - акумулятор неумолимо разряжается. Система при этом не спит вовсе ...................... С вами был электропчеловод Андрей. как так? команда Sleep в Ардуине отсутствует?..)))) Quote Link to comment Share on other sites More sharing options...
